GIỚI THIỆU

Đặc trưng

Vòng bi bênh trong FXN là vòng bi tự do không có gối đỡ và có chốt nâng X.

Bộ phận nâng rời X đảm bảo hoạt động quay vòng không bị mài mòn khi vòng trong quay ở tốc độ cao.

Vòng ngoài được ép sát vào liền khối . Điều này làm cho các thiết bị nhỏ gọn, tiết kiệm không gian có thể thực hiện được.

Các freewheels FXN được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

Cho các ứng dụng có vận hành bánh đà tự do tốc độ cao và khi được sử dụng như một ly hợp chạy quá tốc với hoạt động truyền động tốc độ thấp.

Mô-men xoắn danh nghĩa lên đến 20 500Nm. Mô-men xoắn được truyền trên vòng ngoài bằng cách ép.

Lỗ khoan lên đến 130 mm. Nhiều khu vực lỗ khoan tiêu chuẩn có sẵn.

Sprag lift-off X

Vòng quay tự do bên trong FXN được trang bị bộ nâng ly hợp mở rộng X. Vòng nâng ly hợp mở rộng X được sử dụng cho các bước lùi và ly hợp chạy quá tốc, với điều kiện là trong hoạt động quay vòng tự do, vòng trong quay ở tốc độ cao và cung cấp ly hợp chạy quá mức để hoạt động lái xe được tiến hành ở tốc độ thấp. Trong hoạt động quay tự do, lực ly tâm F C làm cho bong tróc ra khỏi rãnh bên ngoài. Trong trạng thái hoạt động này, bánh xe tự do hoạt động không bị mài mòn, tức là. với tuổi thọ không giới hạn.

Hình 76-2 cho thấy một bánh đà tự do với lực nâng lên khỏi X trong hoạt động quay tự do. Các đầu phun, được đỡ trong một lồng nối với vòng trong, xoay với vòng trong. Lực ly tâm F C tác dụng vào trọng tâm S của miếng đệm làm quay miếng đệm bị bong ra và tựa vào vòng đỡ của lồng. Điều này dẫn đến khoảng cách a giữa đường trượt và đường chạy ngoài; freewheel hoạt động mà không cần tiếp xúc. Nếu tốc độ vòng trong giảm đến mức tác dụng của lực ly tâm lên miếng đệm nhỏ hơn tác dụng của lực lò xo FF, thì miếng đệm lại nằm trên vòng ngoài và bánh đà tự do sẵn sàng khóa (hình 76-3 ). Nếu được sử dụng làm ly hợp chạy quá tốc, tốc độ dẫn động không được vượt quá 40% tốc độ cất cánh.

Ứng Dụng

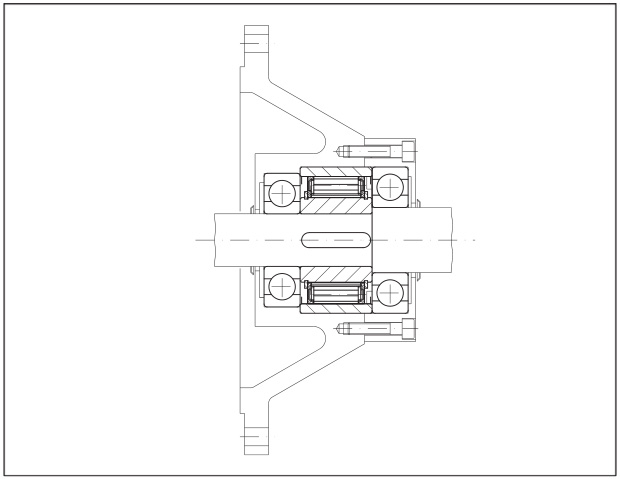

Freewheel FXN 38 - 17/70 NX bên trong như một điểm tựa lưng, được bố trí trong bộ chuyển đổi vỏ để gắn vào động cơ điện. Vòng ngoài mỏng được ép vào vỏ cho phép giải pháp lắp hiệu quả về không gian. Do tốc độ trục cao trong hoạt động bình thường (hoạt động tự do), bộ nâng trục X đảm bảo hoạt động liên tục không tiếp xúc và do đó không mài mòn.

Ứng Dụng

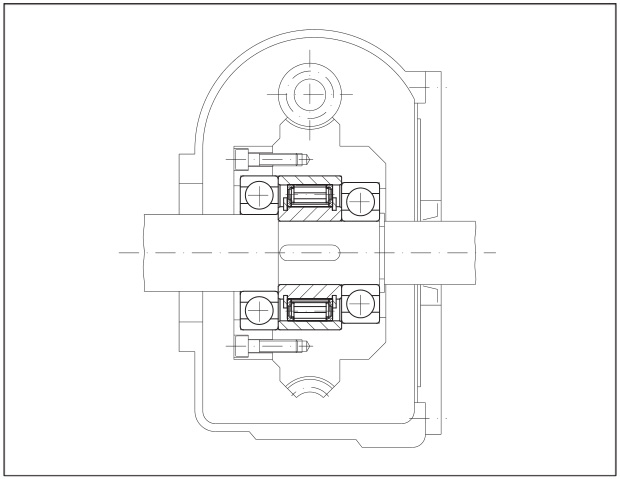

Freewheel bên trong FXN 66 - 25/100 NX như một ly hợp chạy quá tốc trong bộ truyền động rão của máy dệt. Việc lắp đặt freewheel được giải quyết gọn nhẹ nhờ vòng ngoài mỏng được ép vào bánh xe con sâu. Trong quá trình thiết lập, máy được dẫn động bởi bánh răng sâu và bánh đà tự do đang làm việc trong hoạt động truyền động. Trong hoạt động bình thường (hoạt động tự do), vòng trong nằm trên trục truyền động chính tốc độ cao sẽ vượt ra ngoài và tự động ngắt ổ trượt. Với tốc độ chạy quá tốc cao của vòng trong, loại có bộ nâng hạ tia X được sử dụng; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.

Ứng Dụng

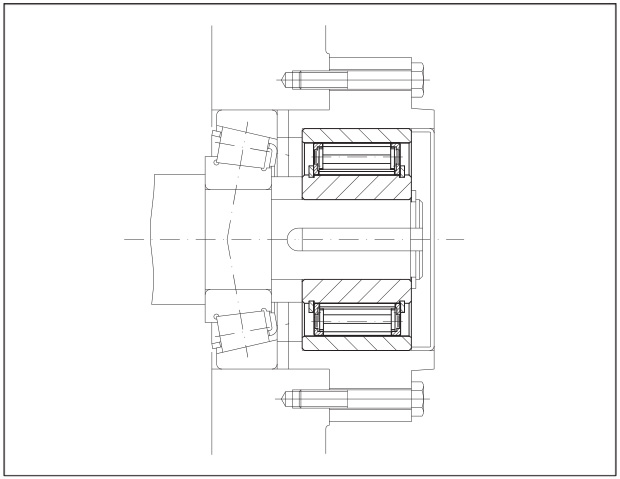

Freewheel bên trong FXN 85 - 40/140 MX như một giá đỡ được lắp vào phần cuối của trục trung gian đầu tiên của hộp số thúc trong truyền động của băng tải nghiêng. Trong trường hợp động cơ dừng, băng tải phải được giữ cố định để hàng hóa băng tải không kéo băng tải về phía sau và có thể gây ra hư hỏng nghiêm trọng. Do tốc độ trục cao ở chế độ vận hành bình thường (vận hành bánh xe tự do), bộ nâng trục X đảm bảo hoạt động không tiếp xúc và do đó không mài mòn c ontinuo chúng ta.
